ESD（Electrostatic Discharge）静电放电抑制器
ESD器件，用来保护电子设备免受静电放电影响的组件。

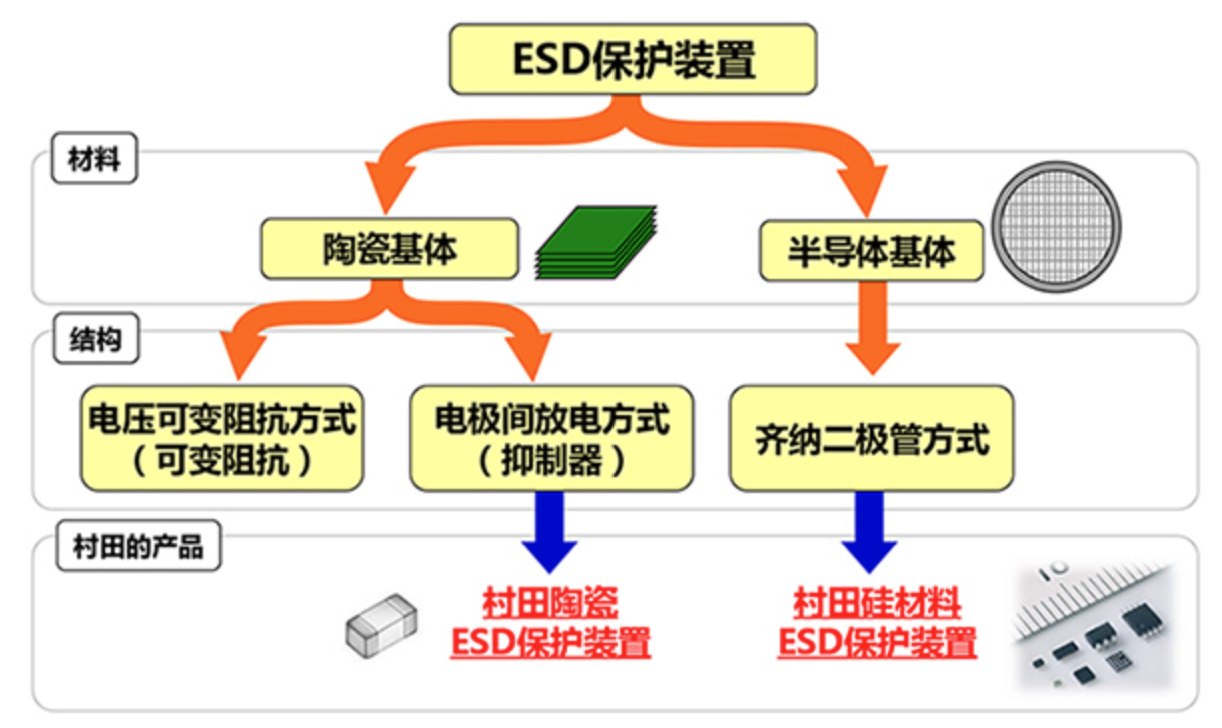

按制作材料可分为：
1.聚合物ESD静电抑制器，低成本聚合物+陶瓷叠层工艺
2.半导体ESD静电抑制器，固态硅雪崩技术
ESD工作原理：ESD期间通常提供一个控制的放电路径来工作，将静电放电引导到不会对电子设备造成损坏的地方。
例：

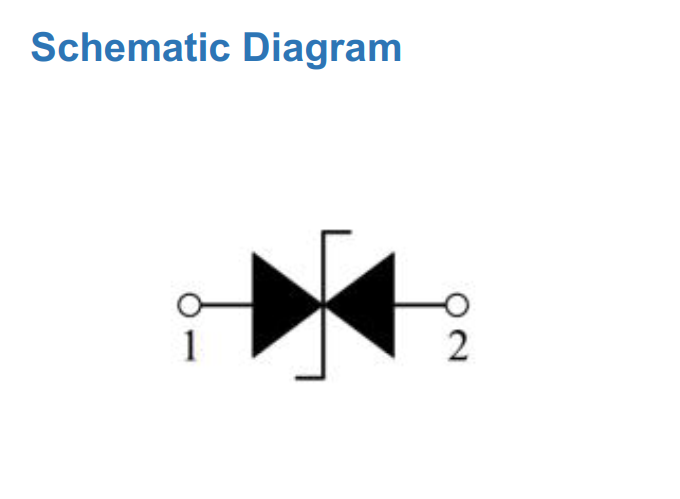

ESD器件原理图图示：
- BORN伯恩半导体：0402ESDA-05N
0402inch/ 1005mm foot print
Ideal ESD protection for high frequency, low voltage applications.
Exceeds testing requirements outlined in
IEC 61000-4-2
Ultra low capacitance (1.5pF typ.)
可用于高速数据口USB2.0,IEEE 1394；计算机及外围设备
- Slkor萨科微 BV-FA05UCA DFN1006
Ultra Low Capacitance: 0.35pF(typ.)
Reverse Working Voltage: 5V
IEC 61000-4-2 (ESD Air): ±20kV
IEC 61000-4-2 (ESD Contact): ±20kV
IEC 61000-4-5 (Lightning 8/20µs): 4.5A
TVS（Transient Voltage Suppressor）瞬态抑制二极管
TVS二极管是一种用于保护电子设备免受瞬态电压冲击的半导体器件。它能够在电压突波发生的瞬间迅速响应，提供一个低阻抗路径，将过高的电压导入地线，从而保护电路中的其他部件免受损害。当电压恢复正常后，TVS二极管会自动恢复到高阻态，不影响正常电路的工作。根据保护需求和应用场景的不同，TVS二极管可以分为不同的类型，包括单向和双向TVS二极管。单向TVS二极管主要用于保护直流电路，而双向TVS二极管则适用于交流电路或信号线的保护。
TVS的特性及其参数
TVS的特性

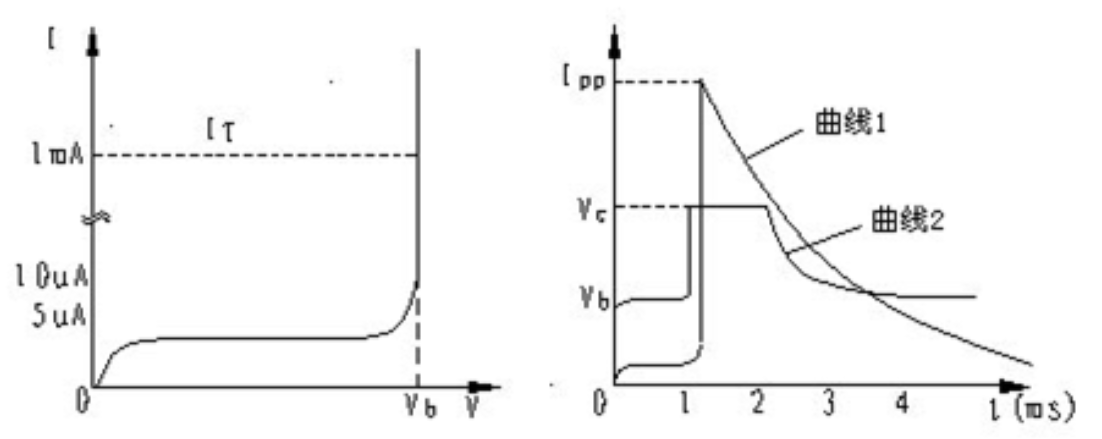

如果用图示仪观察TVS的特性，就可得到图1中左图所示的波形。如果单就这个曲线来看,TVS管和普通稳压管的击穿特性没有什么区别，为典型的PN结雪崩器件。
但这条曲线只反映了TVS特性的一个部分，还必须补充右图所示的特性曲线，才能反映TVS的全部特性。这是在双踪示波器上观察到的TVS管承受大电流冲击时的电流及电压波形。
图中曲线1是TVS管中的电流波形，它表示流过TVS管的电流由1mA突然上升到峰值，然后按指数规律下降，造成这种电流冲击的原因可能是雷击、过压等。曲线2是TVS管两端电压的波形，它表示TVS中的电流突然上升时，TVS两端电压也随之上升，但最大只上升到VC值，这个值比击穿电压VBR略大，从而对后面的电路元件起到保护作用。

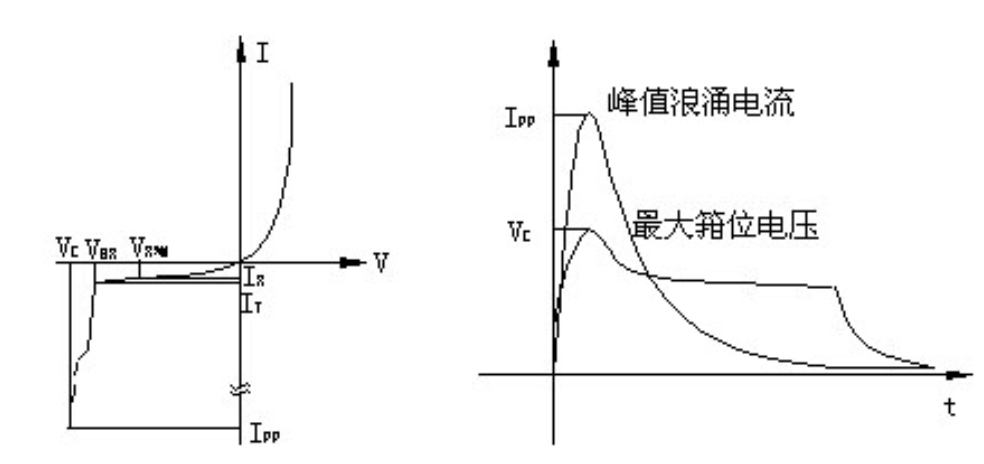

TVS的参数
A. 击穿电压（VBR）：TVS在此时阻抗骤然降低，处于雪崩击穿状态。
B. 测试电流（IT）：TVS的击穿电压VBR在此电流下测量而得。一般情况下IT取１MA。
C. 反向变位电压（VRWM）：TVS的最大额定直流工作电压,当TVS两端电压继续上升，TVS将处于高阻状态。
D. 最大反向漏电流（IR）：在工作电压下测得的流过TVS的最大电流。
E. 最大峰值脉冲电流（IPP）：TVS允许流过的最大浪涌电流，它反映了TVS的浪涌抑制能力。
F. 最大箝位电压（VC）：当TVS管承受瞬态高能量冲击时，管子中流过大电流，峰值为IPP，端电压由VRWM值上升到VC值就不再上升了，从而实现了保护作用。浪涌过后，随时间IPP以指数形式衰减，当衰减到一定值后，TVS两端电压由VC开始下降,恢复原来状态。最大箝位电压VC与击穿电压VBR之比称箝位因子Cf，表示为Cf= VC /VBR，一般箝位因子仅为1.2～1.4。
G. 峰值脉冲功率(PP)：PP按峰值脉冲功率的不同TVS分为四种，有500Ｗ、600Ｗ、1500Ｗ和5000Ｗ。最大峰值脉冲功率：最大峰值脉冲功率为：PN=VC·IPP。显然，最大峰值脉冲功率愈大,TVS所能承受的峰值脉冲电流IPP愈大；另一方面，额定峰值脉冲功率PP确定以后，所TVS能承受的峰值脉冲电流IPP，随着最大箝位电压VC的降低而增加。TVS最大允许脉冲功率除了和峰值脉冲电流和箝位电压有关外，还和脉冲波形、脉冲持续时间和环境温度有关。
TVS所能承受的瞬时脉冲峰值可达数百安培，其箝位响应时间仅为1*10-12 秒；TVS所允许的正向浪涌电流,在 25℃,1/120秒的条件下,也可达50-200安培。一般地说,TVS所能承受的瞬时脉冲是不重复的脉冲。而实际应用中，电路里可能出现重复性脉冲。
TVS器件规定,脉冲重复率比(脉冲持续时间和间歇时间之比)为0.01%。如不符合这一条件，脉冲功率的积累有可能使TVS烧毁。电路设计人员应注意这一点。TVS的工作是可靠的，即使长期承受不重复性大脉冲的高能量的冲击，也不会出现"老化"问题。试验证明，TVS安全工作于10000次脉冲后,其最大允许脉冲功率仍为原值的80％以上。
TVS主要用于对电路元件进行快速过电压保护。它能"吸收"功率高达数千瓦的浪涌信号。TVS具有体积小、功率大、响应快、无噪声、价格低等诸多优点,它的应用十分广泛，如:家用电器；电子仪器；仪表；精密设备；计算机系统；通讯设备;RS232、485及 CAN等通讯端口；ISDN的保护；I/O端口；IC电路保护；音、视频输入；交、直流电源；电机、继电器噪声的抑制等各个领域。它可以有效地对雷电、负载开关等人为操作错误引起的过电压冲击起保护作用。
在选择TVS二极管时，需要考虑以下几个关键参数：
1.峰值脉冲功率：TVS二极管能够承受的最大脉冲功率，通常以瓦特(W)表示。
2.工作电压：TVS二极管在正常工作状态下的电压。
3.箝位电压：TVS二极管在响应电压突波时的最大电压值。
4.响应时间：TVS二极管从电压突波开始到箝位电压稳定所需的时间。
TVS的选用方法
1.确定待保护电路的直流电压或持续工作电压。如果是交流电，应计算出最大值，即用有效值*1.414。
2.TVS的反向变位电压即工作电压（VRWM）--选择TVS的VRWM等于或大于上述步骤1所规定的操作电压。这就保证了在正常工作条件下TVS吸收的电流可忽略不计,如果步骤1所规定的电压高于TVS的VRWM ,TVS将吸收大量的漏电流而处于雪崩击穿状态，从而影响电路的工作。
3.最大峰值脉冲功率：确定电路的干扰脉冲情况,根据干扰脉冲的波形、脉冲持续时间,确定能够有效抑制该干扰的TVS峰值脉冲功率。
4.所选TVS的最大箝位电压（VC）应低于被保护电路所允许的最大承受电压。
5.单极性还是双极性-常常会出现这样的误解即双向TVS用来抑制反向浪涌脉冲，其实并非如此。双向TVS用于交流电或来自正负双向脉冲的场合。TVS有时也用于减少电容。如果电路只有正向电平信号，那麽单向TVS就足够了。TVS操作方式如下：正向浪涌时,TVS处于反向雪崩击穿状态；反向浪涌时，TVS类似正向偏置二极管一样导通并吸收浪涌能量。在低电容电路里情况就不是这样了。应选用双向TVS以保护电路中的低电容器件免受反向浪涌的损害。
6.如果知道比较准确的浪涌电流IPP，那么可以利用VC来确定其功率，如果无法确定功率的大概范围，一般来说，选择功率大一些比较好。
