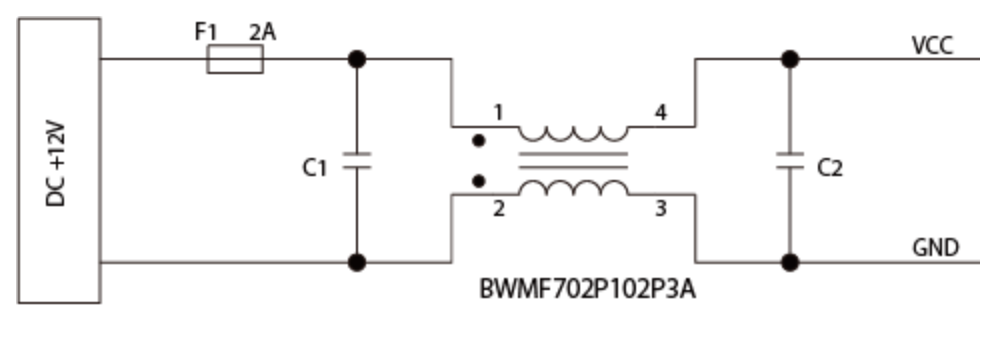

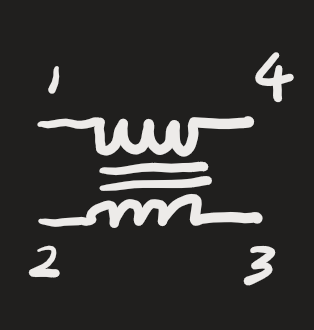

电路图示：

共模电感型号命名规则详解：
例：BCMEF204P101H

1. BCMEF：带ESD功能贴片叠层电感 BTRON Common Mode ESD Filter
   BCMF:贴片叠层
   BWMF：贴片绕线
2. 2.0x__mm封装
3. 4P:信号通道数4路
4. 共模阻抗：101：10x10^1=100Ω；250：25x10^0=250Ω；102：10x10^2=1000Ω
5. H：4G以下端口；
   K：4G以下端口；
   U：1G以下端口；
   T：10G以上端口；
   TW：20G以上端口；

例2： BWMF12102P701P8A

1. 1210:尺寸12x10mm

例3：BWCF10SQL2P103L1A8

1. 10SQ：SQ扁平线

贴片绕线共模电感 DC50V以下
磁环绕线电感 AC110V以上
U/E/SQ绕线电感 AC110V以上

常见应用：
