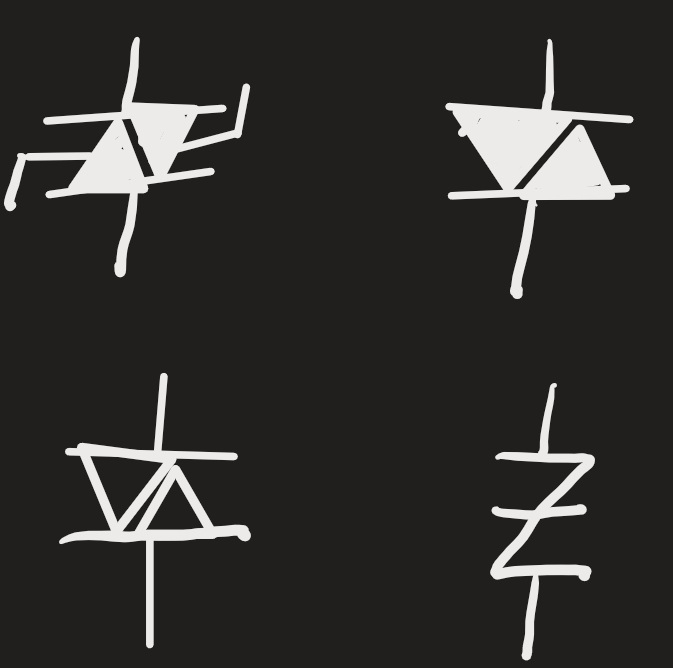

半导体放电管TSS电路符号：
常用封装：SMA、SMB;
TVS 型号命名规则详解：
例：BTRTP4200SA（3L）
- BTR Thyristor surge suppressor
- P:普通管子
- 420：击穿电压VBR 420V
- 0：内部一个芯片
- S:SMB；
T/A：SMA；
L：插脚 - A：10/700us波形下峰值脉冲电压2kv；
B：10/700us波形下峰值脉冲电压4kv；
C：10/700us波形下峰值脉冲电压6kv； - 3L：器件三脚
特点：
- 结电容低，几十PF
- 封装：SMA SMB L 阵列
- 测试电压等级 10/700us
- 8/20us波形下 几百安培电流
- 漏电流小，几uA，零点几uA
- 导通电压6~400V
TSS选型及注意事项
- TSS结电容 几十到十几PF；高速USB不能用，通信、安防、工业低速信号可用（如：RS232、RS485、XDSL、ISDN、RJ45、POE）
- TSS为开关型过压保护器件，不能用于单独电源线的保护；TSS会续流，导通后电压较低，导通后被保护电路电流升高，电路易损坏
- TSS反向工作电压应大于被保护电路的最大工作电压，预留1.3倍以上余量

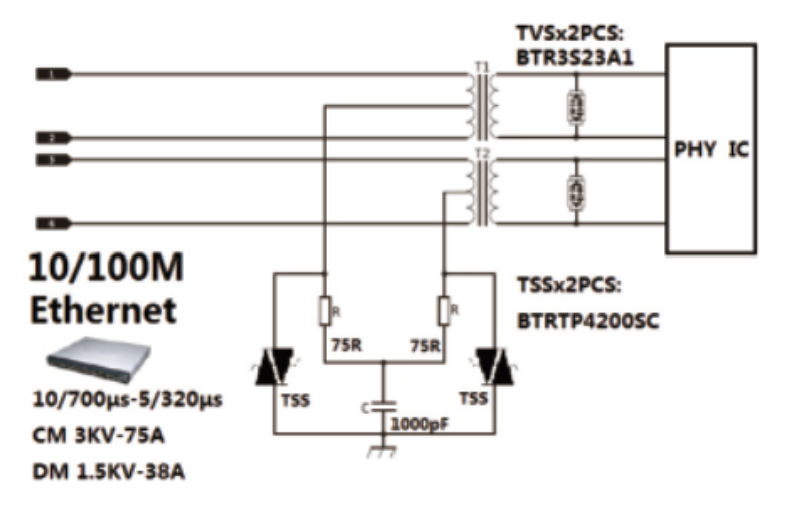

常见应用：
