瞬态抑制二极管TVS

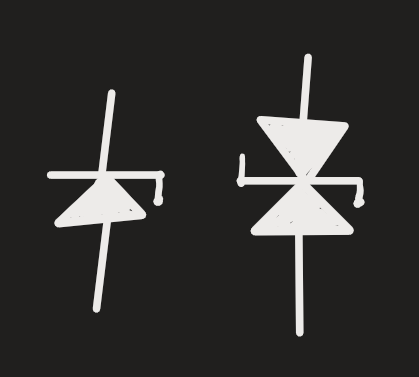

电路符号：

TVS 型号命名规则详解：
例1：SMAJ50CA

1. SMA系列: SMAJ 400W ； SMF 200W SMF封装

        SMBJ 600W   ； SMF4L 400W SMF封装
        SMCJ 1.5KW  ； SMA6J 600W SMF封装
        SMDJ 3KW    ； 5.0SMDJ 500W        ； 5.0SMDJ40CA DO-214AB

2. 50：5.0V
3. C：双向； 单向省略
4. A：击穿电压公差等级A级 5%公差范围

例2：BTRSF6V5C201RV

1. BTRS：大功率TVS
2. F：SMF封装
   A：SMAJ
   B：SMBJ；
   C：SMCJ；
   D：SMDJ；
   E：DO-218AB；
   K：KE/KP
3. 6V5：6.5V；
   5：5V；
   36：36V
4. C：双向；A：单向
5. 201：200W
6. R：回扫功能
7. 车规

其他：

1. 大功率TVS一般用于二三级电路防护、电源电路浪涌保护
2. 行业用10/1000us波形测试P值；产品电源用8/20us波形
3. 直流电路选用1.3倍耐压余量；交流电路选用1.4倍耐压余量
