一、 样机外观结构及layout布局
外观结构：-
Layout：-
二、 样机功能及工作状态
功能：
- 蓝牙连接播放音乐；
- 插入TF卡播放卡内音乐；
- 插入AUX音频线播放输入的音乐；
- 插入TYPE-C设备进入充电模式，充电指示灯亮红灯；
- Reset插针孔，设备出厂设置；
- 开关机按键，+按键(短按一下音量减大；长按下一首)，-按键(短按一下音量减小；长按上一首)；暂停/播放键；
- 模式指示灯（BT、TF、AUX三种模式三种灯）。
工作状态： - 正常工作状态：各播放模式能正常播放音乐、各按键功能正常、充电正常、reset孔功能正常、指示灯模式对应颜色正确，音乐流畅无异声；
- 异常工作状态：功能不完整、播放声音异常等。
三、 ESD测试点、放电方式及试验等级
采用一般消费品标准 contact ±4k，air ±8k
Contact：
Type-c充电接口座子、金属按键、金属喇叭网；
Air：
AUX座子、TF卡槽、reset孔、type-c(充电模式)、外壳缝隙。
四、 ESD测试规范及注意事项
测试环境：温湿度大气压力符合范围；
不同放电模式选用不同电极头：接触放电尖头、空气放电圆头；
其他：标准内的规范操作。
五、 ESD测试数据记录
TF卡播放模式播放音乐时进行±8K空气放电，样机异常现象：音乐停止播放，模式灯由橙色（TF模式）变为蓝色（BT模式），稍作等待无变化，重新拔插TF卡可恢复正常播放。
六、 问题分析整改及报告编写
由测试结果可知，TF卡槽电路部分存在ESD防护能力弱问题，所以整改优先查看TF卡槽部分的原理图接线、结构位置、layout布局。
主板位于全塑料外壳内部最上方，主板按键直接与外部金属按键片接触，主板下方为电池，电池下方为麦克风，外壳内部左右为喇叭位。因为塑料外壳，结构影响较小，故从其他方面下手。
Layout中，卡槽位于板子边缘，周围元件较少，无敏感信号，故直接从电路添加器件下手。

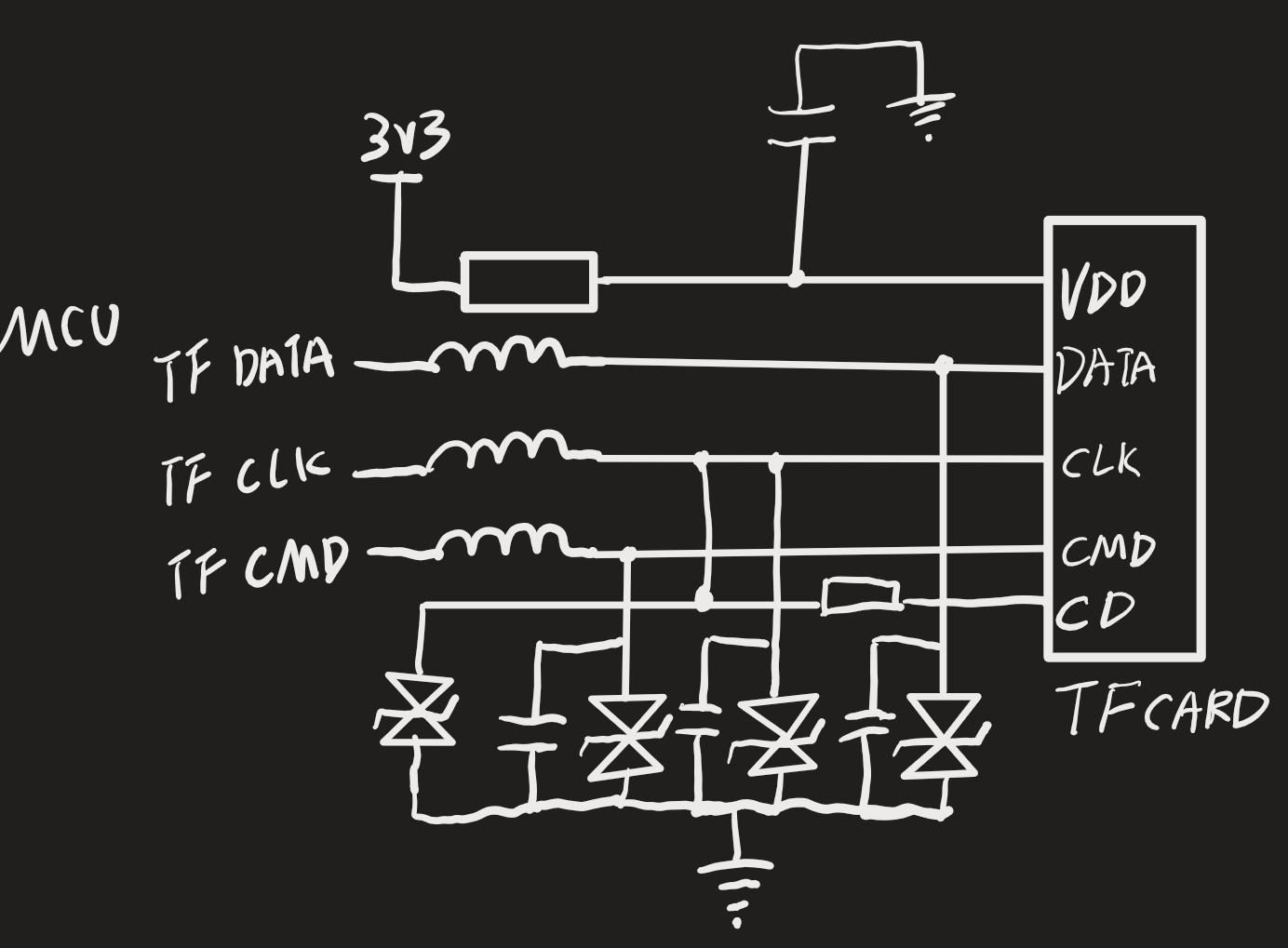

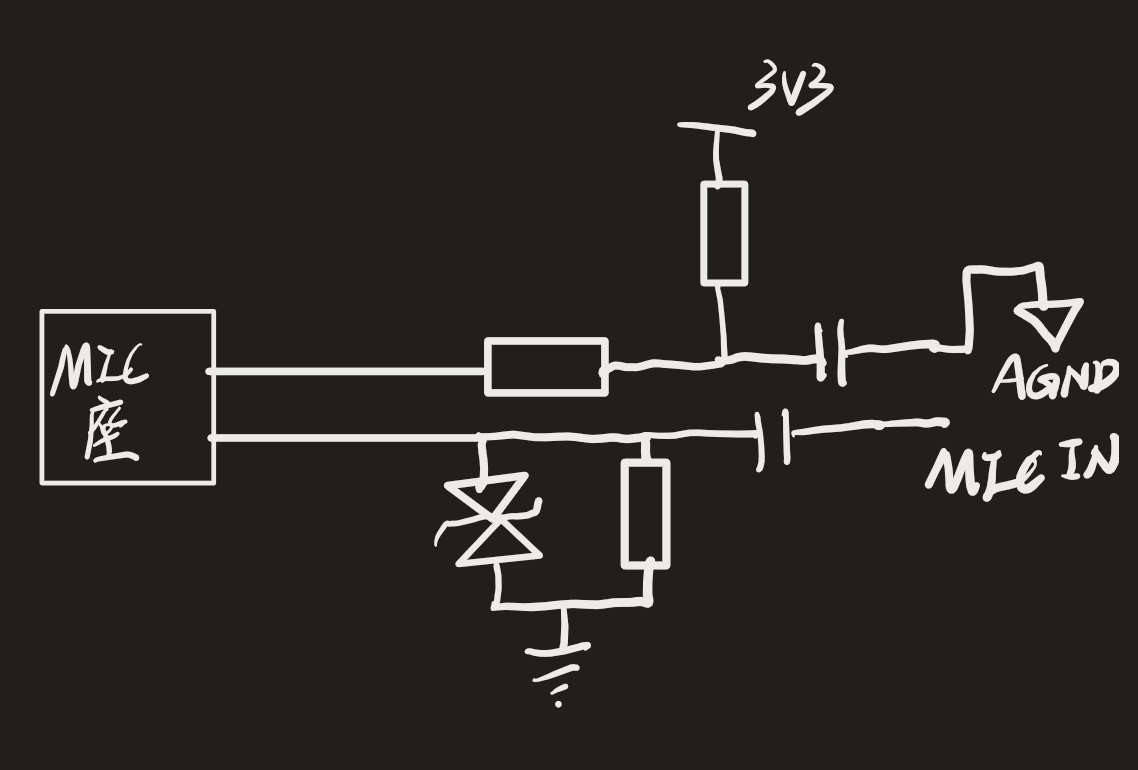

整改前：主板TF卡的部分电路及MIC部分电路如下图，主控MCU三个IO口分别经过一个磁珠，分别对地一个ESD/TVS器件和电容，到TF卡的数据脚DATA、时钟脚CLK、命令脚CMD。TF卡槽检测脚经一个电阻到CMD脚且接一个ESD/TVS到地。TF卡槽电源VDD经一个电阻至主板3V3电源且此TF卡槽引脚接一个10UF电容到地。观察主板PCBA，TF卡槽DATA、CLK、CMD引脚上的电容实际未贴。
针对TF卡相关电路做出以下方案修改；根据以往经验在MIC电路处预先添加器件防护。
整改方案A：
- 原TF电路DATA 、CLK、CMD线上串接的磁珠换为我司ESD器件BTREF1005A01R301（带阻LRC滤波器，100M频率时呈现300欧姆阻抗，整改TF卡槽处常用滤波器300欧姆阻抗或低于300欧姆阻抗），且各添加10K上拉电阻至3V3（？CLK不用加？）。
- 电容处保持NC。
- TF卡VDD、DATA、CLK、CMD、CD引脚上ESD器件更换为我司ESD器件BTRD04A035（0.35低结电容，IEC61000-4-2 contact air 可承受±30K）。VDD线处同样添加ESD器件BTRD04A035，再加上一个104电容。
- MIC座子两根线处分别串入LRC滤波器BTREF1005A07R601和接一个ESD器件BTRS04A10到地。
- 在MCU AVDD引脚处对地添加ESD器件BTRS04A10。
整改方案A测试结果：同整改前AIR±8K掉TF卡。
整改方案B：
依据以往经验，MIC会影响到此结果。故基于方案A把MIC拔掉在进行测试。
整改方案B测试结果：AIR±8K未出现掉TF卡情况
整改方案C：
基于方案A在MIC座子处两引线处各自添加一个102电容到地。
整改方案C测试结果：AIR±8K未出现掉TF卡情况

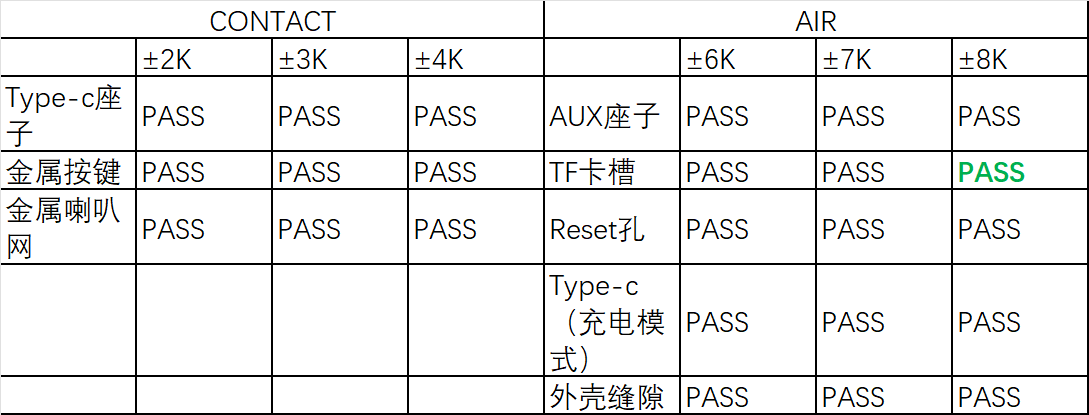

整改后数据：
测试报告编写：-
